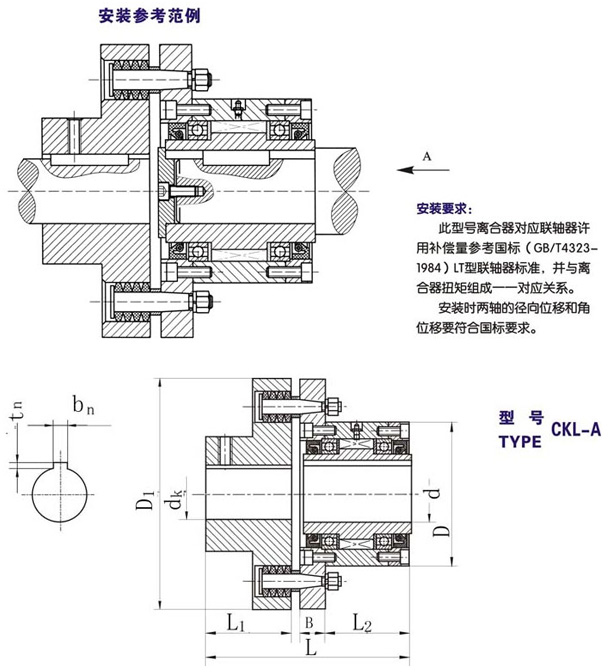

CKL-A單向離合器特性及應用：
CKL-A系列為帶半聯軸器(彈性套柱銷聯軸器〉的楔塊式單向離合器，內含軸承支撐及油封。出廠時內含 潤滑油。
內環與半聯軸器通過鍵聯結到相對軸上。
該系列廣泛用于包裝、礦山、冶金、水泥、電力等機械上。常用作超越離合器和中低速傳動系統中雙速驅動 的切換裝置。
型號 | 額定扭矩 | 超越極-限轉速 | 外形尺寸〔mm〕 | 重量 | |||||||||
外環 | 內環 | d〔H7〕 | Dk(H7) | D | D1 | L | L1 | L2 | B | bn×tn | |||
CKL-A1252 | 44 | 2125 | 2100 | 12 | 12～25 | 52 | 97 | 90.0 | 35 | 42 | 13.0 | 2×1.0 | 3.0 |
CKL-A1568 | 90 | 1615 | 2100 | 15 | 15~30 | 68 | 112 | 110.0 | 40 | 52 | 18.0 | 3×1.4 | 4.4 |
CKL-A2075 | 98 | 1360 | 1960 | 20 | 15～30 | 75 | 118 | 114.5 | 40 | 56 | 14.0 | 3×1.4 | 4.6 |
CKL-A2590 | 230 | 1190 | 1610 | 25 | 20~40 | 90 | 130 | 127.5 | 50 | 60 | 17.5 | 4×1.8 | 6.4 |
CKL-A30100 | 400 | 1105 | 1470 | 30 | 20～50 | 100 | 160 | 146.0 | 60 | 66 | 20.0 | 5×2.3 | 11 |
CKL-A35110 | 580 | 935 | 1330 | 35 | 25～65 | 110 | 190 | 168.0 | 75 | 74 | 19.0 | 6×2.8 | 17 |
CKL-A40125 | 820 | 807.5 | 1190 | 40 | 25～65 | 125 | 190 | 178.0 | 75 | 86 | 17.0 | 6×2.8 | 19 |
CKL-A45130 | 840 | 765 | 1120 | 45 | 25～65 | 130 | 190 | 178.0 | 75 | 86 | 17.0 | 6×2.8 | 19 |
CKL-A48150 | 1400 | 730 | 1000 | 48 | 25～65 | 150 | 225 | 207.0 | 90 | 88 | 25.0 | 14×3.8 | 31.5 |
CKL-A50150 | 1400 | 722.5 | 980 | 50 | 30～75 | 150 | 225 | 207.0 | 90 | 92 | 25.0 | 14×3.8 | 31 |
CKL-A55160 | 1600 | 612 | 910 | 55 | 35～90 | 160 | 270 | 233.5 | 100 | 104 | 29.5 | 16×4.3 | 47 |
CKL-A60170 | 2200 | 578 | 840 | 60 | 35~90 | 170 | 270 | 244.0 | 94 | 114 | 30.0 | 18×4.4 | 49 |
CKL-A70170 | 2200 | 578 | 840 | 70 | 35~90 | 170 | 270 | 267 | 117 | 114 | 30.0 | 20×4.9 | 48 |
CKL-A70190 | 4500 | 493 | 770 | 70 | 45~110 | 190 | 340 | 312.5 | 140 | 134 | 38.5 | 20×4.9 | 90 |
CKL-A75190 | 4500 | 493 | 770 | 75 | 50~120 | 190 | 340 | 312.5 | 140 | 134 | 35.0 | 20×4.9 | 88 |
CKL-A80210 | 6800 | 408 | 630 | 80 | 55~125 | 210 | 380 | 340.0 | 160 | 142 | 35.0 | 22×5.4 | 107 |
CKL-A90230 | 11000 | 323 | 595 | 90 | 65~140 | 230 | 440 | 369.0 | 160 | 159 | 50.0 | 25×6.4 | 170 |
CKL-A95230 | 11000 | 323 | 595 | 95 | 70~145 | 230 | 440 | 379.0 | 160 | 175 | 35.0 | 25×5.4 | 165 |
CKL-A100270 | 16000 | 297.5 | 525 | 100 | 76~160 | 270 | 500 | 422.5 | 200 | 182 | 40.5 | 28×6.4 | 230 |
CKL-A75170 | 2200 | 578 | 840 | 75 | 35~90 | 170 | 270 | 291 | 140 | 114 | 30.0 | 20×4.9 | 46 |
